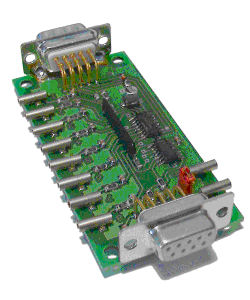

DLC: Eingangsmodul

Jedes Eingangsmodul erweitert das DLC System um jeweils 8 zusätzliche Eingänge. Bis zu 4 Eingangsmodule können an das Hauptmodul angeschlossen werden, insgesamt ergeben sich so 48 Eingänge. Die Eingangsmodule werden zweckmäßigerweise dort montiert, wo es viele Schalter/Taster zu beschalten gibt. Eingangsmodule werden entweder direkt aneinander gesteckt, oder mittels 9pol Verbindungskabel miteinander verbunden.

Die Verbindung eines Eingangs mit Masse (Minus) aktiviert den Eingang. Schalter und Taster werden mit dem einen Kabelende an Masse (Minus) angeschlossen, mit dem anderen Kabelende an einen der Eingänge. Sensoren können ebenfalls an Eingänge angeschlossen werden (LDR, Hallsensor...). Die Bedienungsanleitung befasst sich ausführlich mit diesem Thema.

Technische Daten:

• 8 Eingänge
• 1 Masseanschluss
• Ein 5V Anschluss für fortgeschrittene Anwendungen
• 9pol Stecker für die Kabelverbindung zum Hauptmodul oder zum vorausgehenden Eingangsmodul
• 9pol Buchse für die Kabelverbindung zum nachfolgenden Eingangsmodul
• Abmessung: ca. 80mm x 40mm
