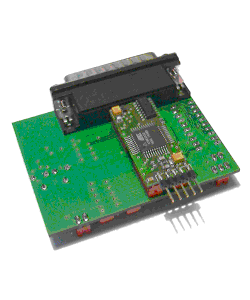

Modellbau Module: Evaluation Board

Das Evaluation Board ermöglicht es auch komplexe Steuerungen zu entwickeln, ohne dabei die Übersicht über die Aus/Eingänge zu verlieren.

Zusätzlich ist es möglich über Standard Software (z.B. Ponyprog) das Flash des Mikrokontrollers zu programmieren, da die notwendige Download-Logik bereits auf dem Evaluation Board integriert ist. Es wird keine weitere Hardware (außer ein Parallelportkabel) benötigt!

Es stehen vier Taster und zwei Potis zur Vefügung, die mit den Anschlüssen verbunden sind, die auch analoge Signale verarbeiten können. Ein Reset-Taster ist ebenfalls integriert.

Der Zustand der 22+2 Anschlüsse, welche als digitale Eingänge/Ausgänge verwendet werden können, wird von jeweils einer LED dargestellt.

Das Hauptmodul wird einfach von unten an das Evaluation Board angesteckt. Auf der Oberseite befinden sich wieder die gleichen AMP Buchsen, wie bereits auf dem Hauptmodul, so daß direkt mit den gleichen Anschlüssen/Kabeln gearbeitet werden kann.

Die Stromversorgung kann extern (5 Volt) realisiert werden, oder durch den Anschluß eines Kommunikationsmodul (USB oder Bluetooth)

Technische Daten:

• 4 Taster (I/O), 1 Reset-Taster
• 2 Potis
• 24 LEDs
• Integrierte Download-Logik
• Durchgeschleifte Verbindungsanschlüsse des Hauptmoduls
