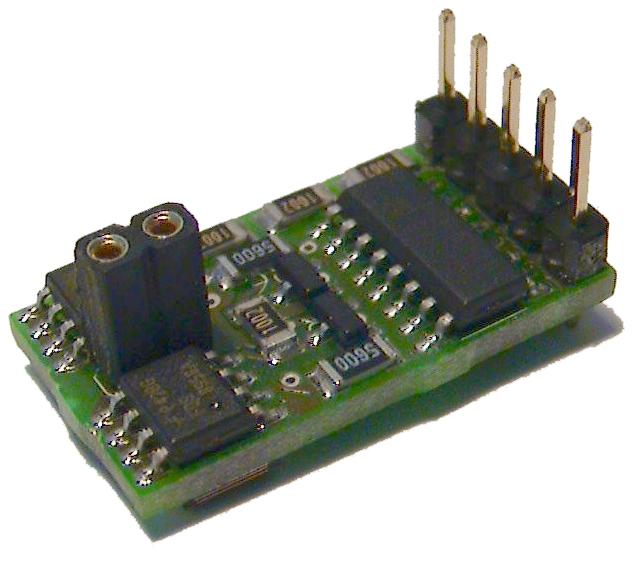

Modellbau Module: Ausgangstreiber

Der Ausgangstreiber ermöglicht den einfachen Anschluß von größeren Lasten an das Hauptmodul. Jeder Ausgangstreiber entspricht einer H-Brücke, daß heißt, man kann direkt einen Motor mit bis zu 1 Ampere anschließen, und diesen über das Hauptmodul steuern (Vorwärts/Rückwärts). Eine Geschwindigkeitsregelung ist per PWM auf Seiten des Hauptmoduls möglich.

Technische Daten:

• Realisierung einer H-Brücke
• Eingänge:
• Logik: Enable/Direction
• Versorgung: GND/Logik Spannung/Motorspannung
• Motorspannung: 5-15 Volt
• Logik Spannung: 5 Volt
• Maximaler Stom: 1 Ampere
• Sicherung: selbstrückstellende Sicherung mit 1,5 Ampere
